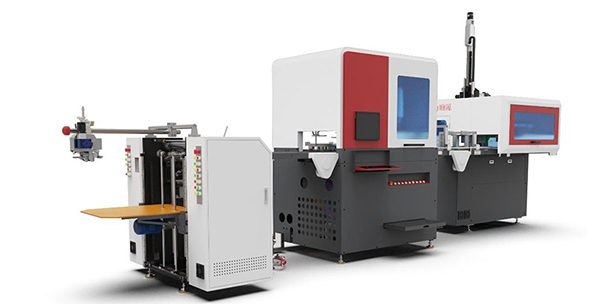

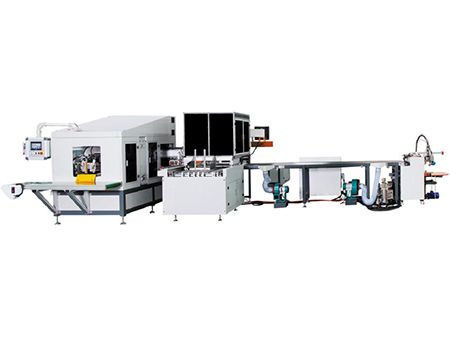

Machine de fabrication automatique intelligente de boîtes rigides, LY-HB1500CZ
Ligne de fabrication de boîtes d'emballage et de boîtes rigides à bords biseautés
- Vitesse de production : 25-35 pcs/min
- Précision de positionnement : ±0.05 mm
- Temps de mise en place : 30 mins

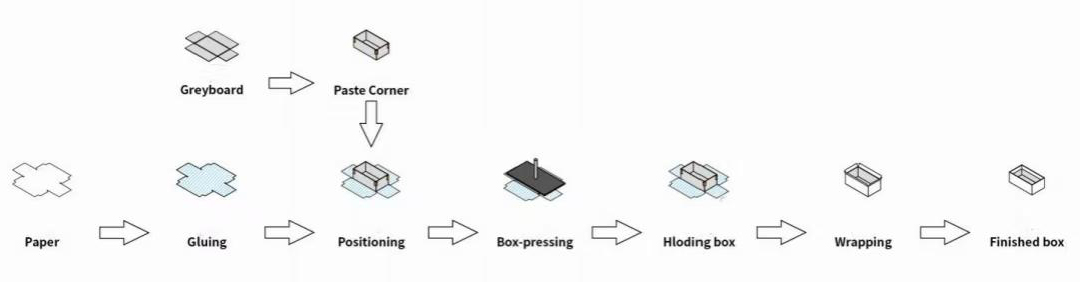

Processus de production

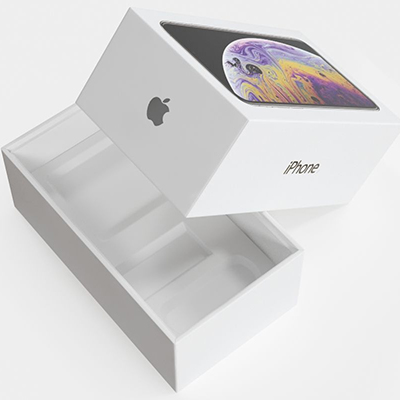

La LY-HB1500CZ est une machine intelligente de fabrication automatique de boîtes rigides conçue pour la production intensive de coffrets premium, tels que les boîtes pour smartphones, cadeaux, cosmétiques, montres et boîtes à bords biseautés.

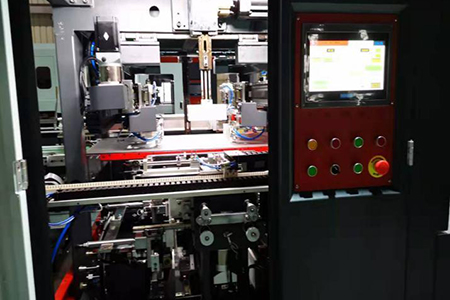

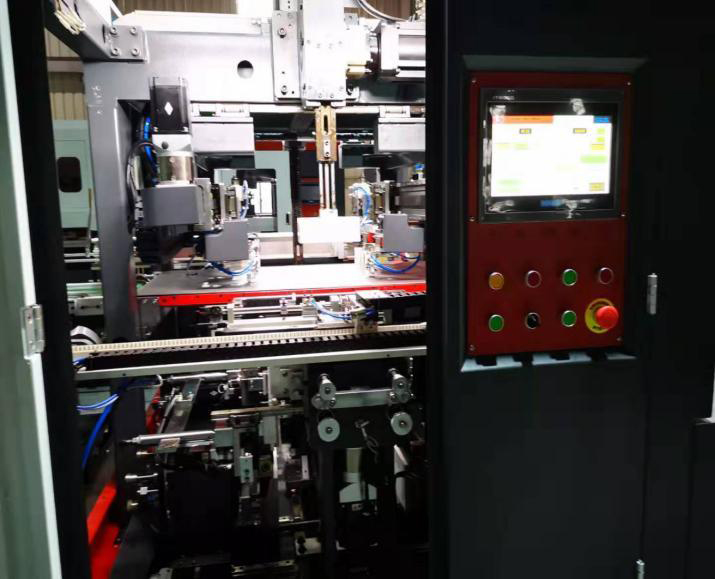

Pilotée par un système automate PLC, une interface homme-machine HMI et un système de suivi par caméra, elle automatise l’alimentation du papier de revêtement, l’introduction du carton gris, la pose des coins, l’encollage, le relevage de la boîte, le rabattement des côtés, le retournement des bords, le pliage des angles et le formage final. Sa conception modernisée améliore également la sécurité des opérateurs tout en offrant un design plus épuré.

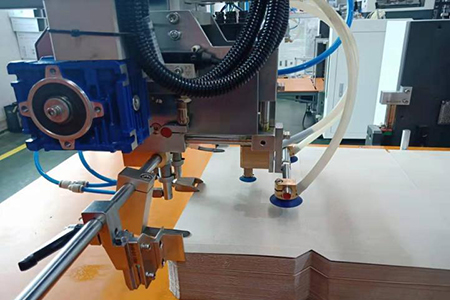

Les modules d’alimentation, d’encollage et de convoyage sont entraînés par servomoteurs avec réglage continu de la vitesse, garantissant une grande précision, des réglages simplifiés et des changements de format plus rapides. Dans la section d’encollage, une caméra de 10 mégapixels associée à un bras robotisé assure la prise et le positionnement du carton avec une précision de ±0,05 mm. La section de formage est équipée de guides linéaires japonais et d’un système d’entraînement à came virtuelle, garantissant des mouvements fluides, une qualité de formage constante, un rabattement des bords plus profond et des angles parfaitement finis.
Paramètres Techniques| Format du papier | W | 95-600 mm |
| L | 120-700 mm | |
| Épaisseur du papier | 80-300 g/㎡ | |
| Hauteur de la pile | 800 mm | |
| Épaisseur du carton | 1-3 mm | |
| Taille de la boîte rigide | L | 55-480 mm |
| W | 55-300 mm | |
| H | 15-160 mm | |
| Taille de la boîte à manchons | L | 55-480 mm |
| W | 25-300 mm | |
| H | 15-160 mm | |
| Taille du chevauchement des oreilles | 7-120 mm | |
| Taille du pliage croisé des oreilles | 120 mm | |
| Vitesse de fabrication | 25-35 pcs/min | |
| Temps de mise en route | 30 mins | |
| Précision de positionnement | ±0.05 mm | |
| Alimentation électrique | 380V/50Hz | |
| Puissance maximale | 30kW/380V | |
| Pression d'air | 0.5-0.7 MPa (1.0-1.2m3/min) | |
| Volume du réservoir de colle | 50 kg | |
| Poids de la machine | 7500kg | |
| Dimensions hors tout (L*W*H) | 7500 mm*4200 mm*H3500 mm | |
-

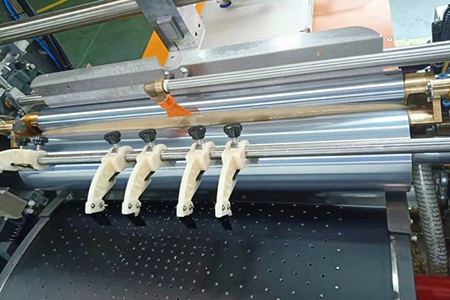

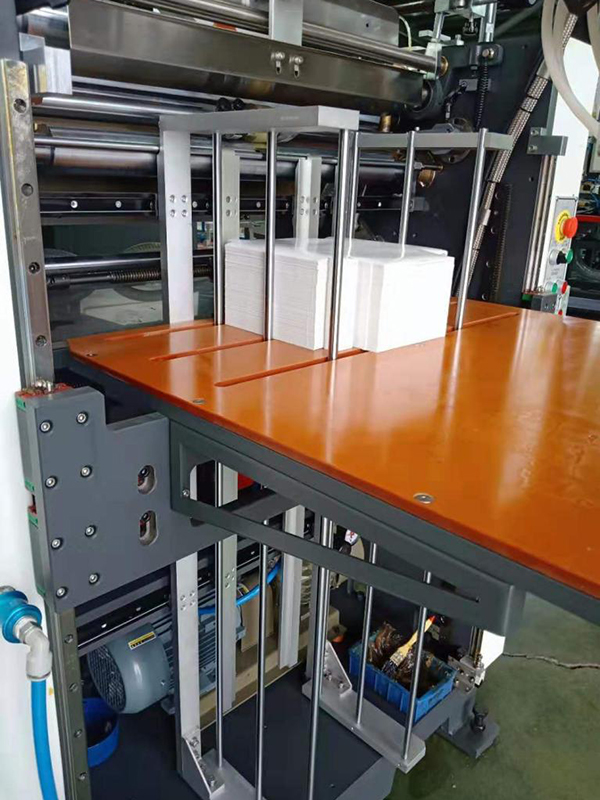

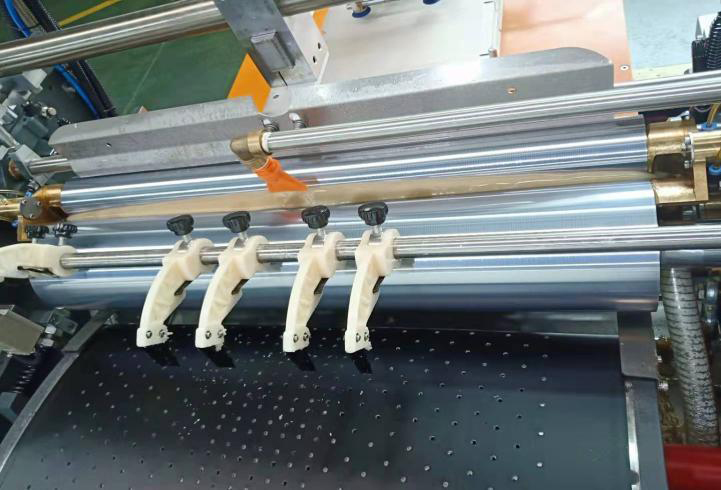

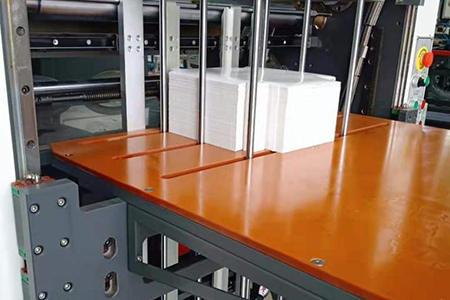

Alimenteur de papier- Le système d’alimentation servo-commandé gère indépendamment l’avance des feuilles et la rotation des rouleaux.
- La conception optimisée garantit une longueur d’alimentation constante entre chaque feuille.
- L’alimentation par aspiration arrière entièrement pilotée par servomoteurs réduit les doubles prises et améliore la stabilité du chargement.
- Le canal de guidage de colle intégré facilite le nettoyage et simplifie la maintenance.
-
-

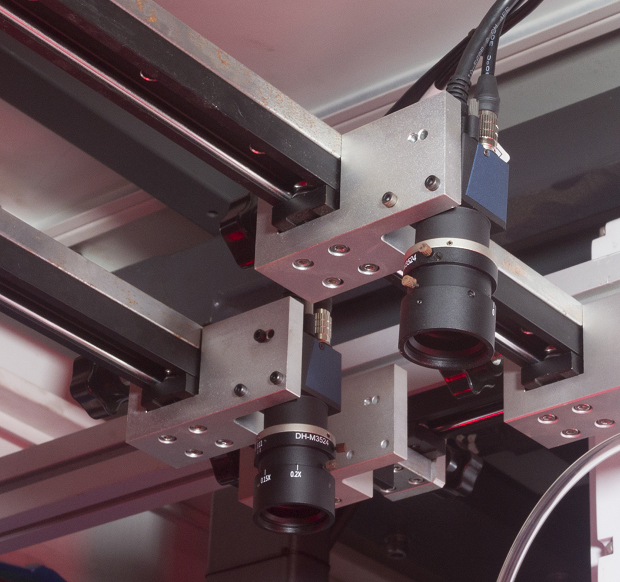

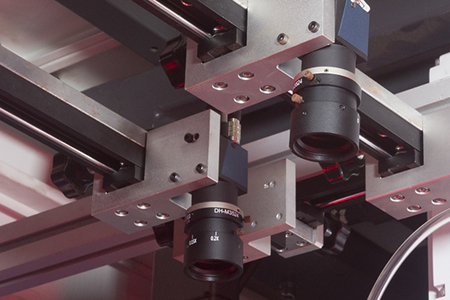

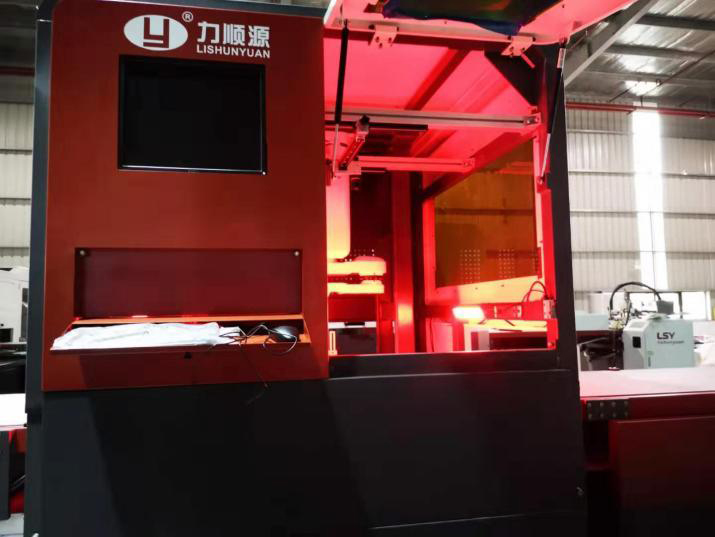

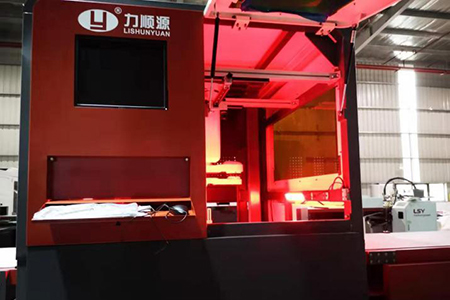

Système de positionnement visuel- Équipé de bras robotisés Yamaha pour un positionnement précis et fiable.
- Le système de vision industrielle de 10 mégapixels assure une précision de positionnement pouvant atteindre ±0,05 mm.

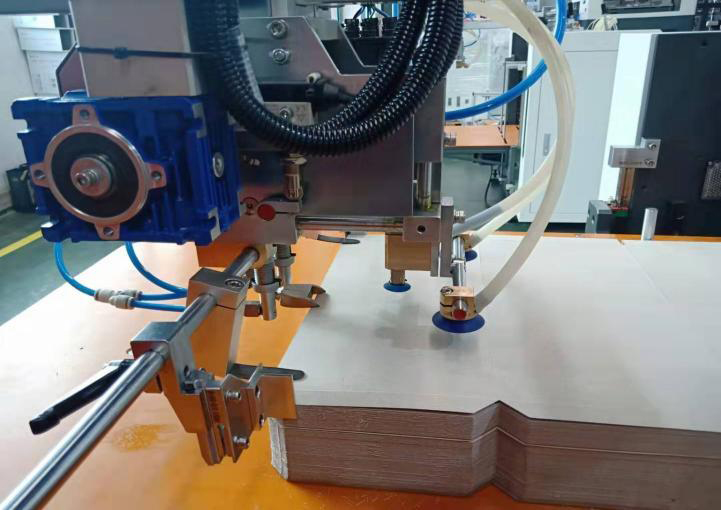

- Deux caméras et deux bras robotisés, associés à des modules à vis sur axes X-Y, garantissent un alignement précis des composant.
-
-

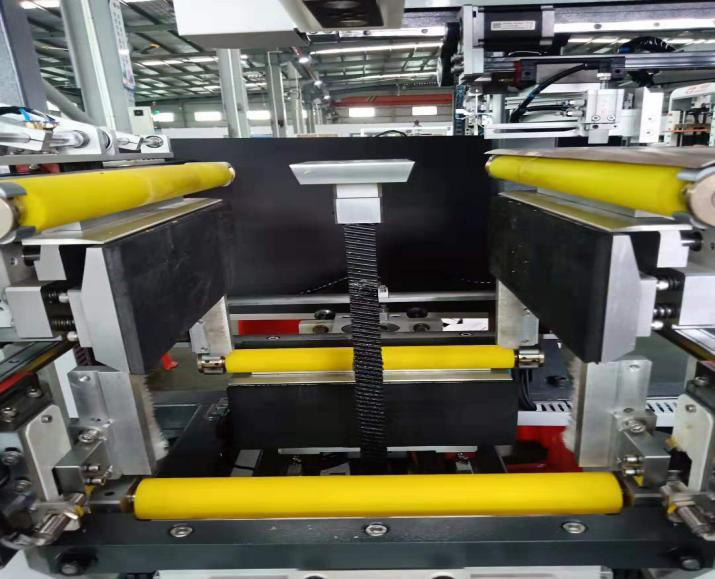

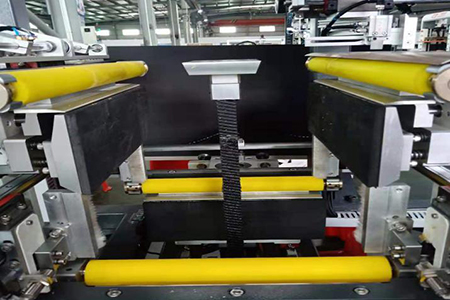

Formage des boîtes- Le système de formage garantit un façonnage précis et stable des boîtes rigides.
- Les mécanismes servo-commandés assurent des mouvements fluides et une qualité constante.
- La conception optimisée améliore la précision du pliage et la finition des angles pour un rendu haut de gamme.
-
