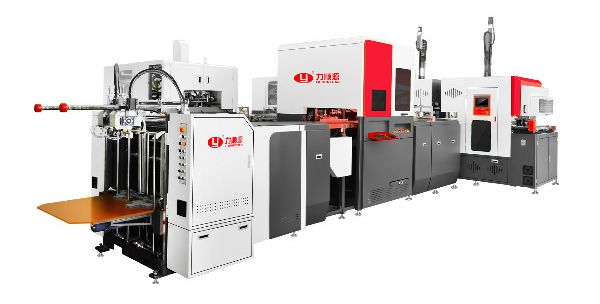

Machine de fabrication intelligente de boîtes rigides à grande vitesse 2-en-1, LY-3000CQ
Ligne complète de fabrication de boîtes rigides en deux parties
- Mode de fonctionnement : fabrication de boîtes en mode simple ou double station
- Vitesse de production en mode simple station : 56 pièces/min
- Vitesse de production en mode double station : 26 paires/min
- Épaisseur du papier : 80-300 g/m²
- Hauteur de la pile : 800 mm
- Épaisseur du carton : 1 à 3 mm
La machine de fabrication intelligente de boîtes rigides LY-3000CQ conçue et fabriquée par Lishunyuan permet de répondre aux exigences croissantes du marché. Issue de plus de dix années d’expertise dans les équipements d’emballage premium, cette solution a bénéficié de deux années de recherche et d’optimisation avant sa commercialisation. Cette ligne de production est capable de fabriquer simultanément les parties supérieure et inférieure des boîtes avec une synchronisation parfaite, atteignant une cadence de 60 boîtes par minute, parmi les plus élevées du secteur. Sa conception compacte permet d’optimiser l’espace de production tout en augmentant le rendement global. Elle convient parfaitement à la fabrication de boîtes pour téléphones, cosmétiques, bijoux, pâtisseries, thés et autres emballages haut de gamme.

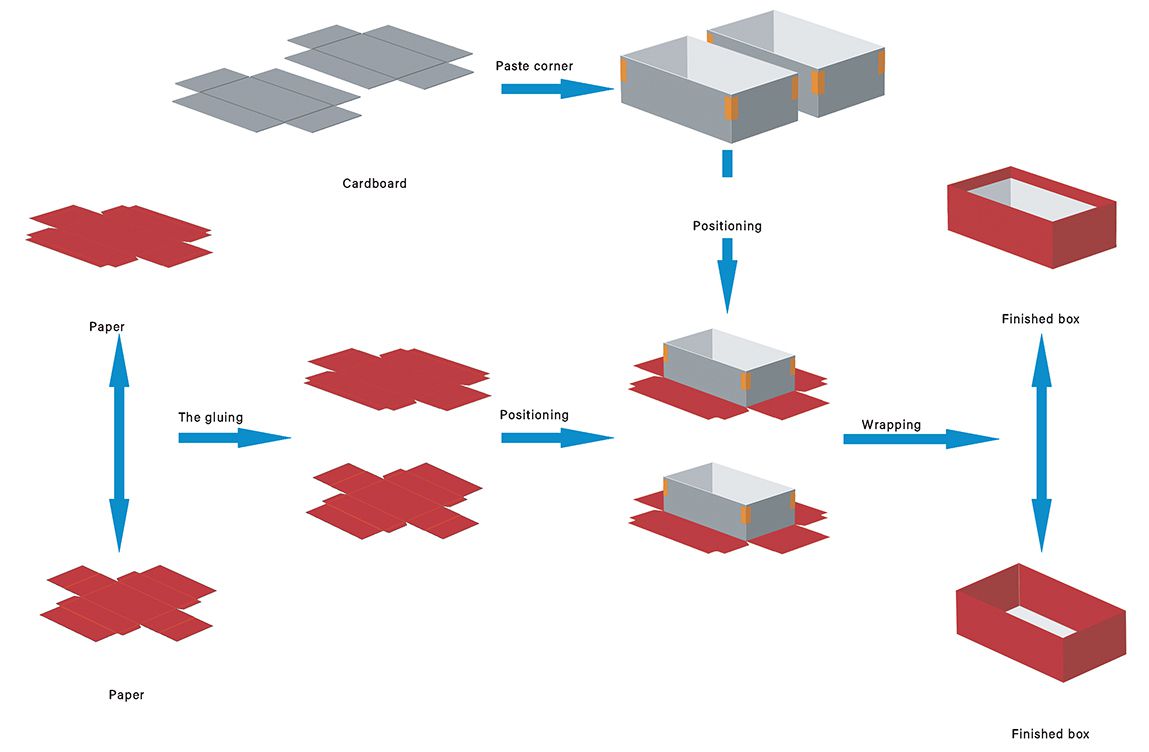

Processus de production
- La technologie de positionnement visuel haute précision assure un repérage exact avec une précision pouvant atteindre ±0,05 mm.
- Le système de commande intelligent PLC offre une utilisation intuitive grâce à une interface conviviale et facile à prendre en main.
- Les deux stations de production peuvent fonctionner de manière indépendante, limitant les interruptions en cas d’arrêt d’une station.
- La machine est adaptée à la fabrication de boîtes rigides premium avec rabats courts assemblés par emboîtement ou recouvrement.
- Le système innovant d’application de colle est compatible aussi bien avec la colle blanche qu’avec les adhésifs thermofusibles, offrant davantage de flexibilité de production.
| Spécifications | Fabrication de boîtes à station unique | Fabrication de boîtes à double station | |
| Format du papier | L | 120 mm-880 mm | 120 mm-880 mm |
| W | 60 mm-800 mm | 60 mm-370 mm | |
| Épaisseur du papier | 80-300 g/㎡ | ||
| Hauteur de la pile | 800 mm | ||
| Épaisseur du carton | 1-3 mm | ||
| Dimensions de la boîte réalisée | L | 55 mm-380 mm | |
| W | 55 mm-280 mm | ||
| H | 15 mm-120 mm | ||
| Précision de positionnement | ±0.05 mm | ||
| Vitesse de production | 50-60 pcs/min | ||
| Volume du réservoir de colle | 50 KG | ||
| Pression d'air | 175 L/min | ||
| Poids de la machine | 7500 KG | ||
| Dimensions hors tout (L*W*H) | 10000 mm*6000 mm*3500 mm | ||
- Paramétrage entièrement informatisé
- Diagnostic et résolution des pannes
- Alimentation automatique en papiers et cartons
- Contrôle du préchauffage de la colle sur 24 heures
- 999 formules intégrées dans la machine
- Système de contrôle servINOVANCE
- Levage et récupération automatiques des boîtes
- Interface homme-machine (IHM) dédiée au thermoscellage des boîtes
- Système automatique de contrôle de la viscosité des adhésifs (en option)
- Possibilité d'intégration d'une machine de raccordement de cartons (en option)
- Système de positionnement par image et préhension robotisée (précision : ± 0,05 mm)
-

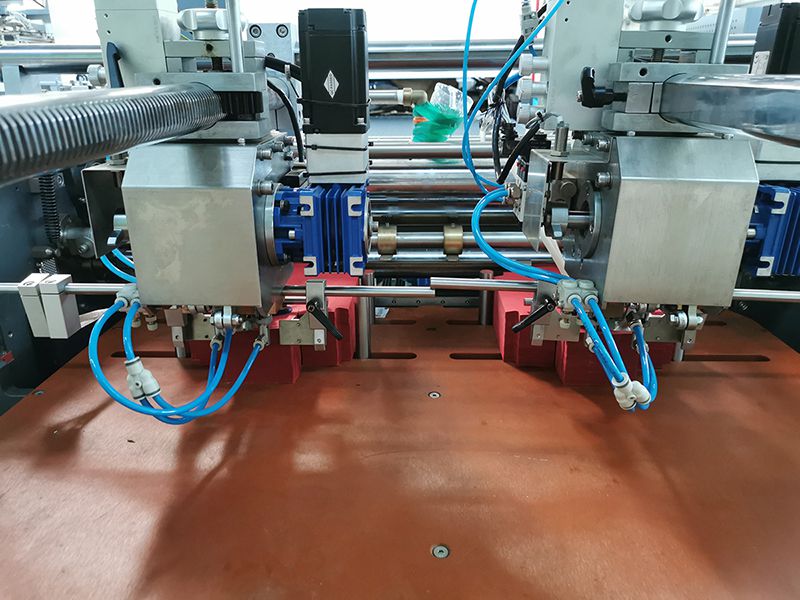

Double système d’alimentation- Les deux alimenteurs entièrement pilotés par servomoteurs garantissent une alimentation régulière synchronisée.
- Le système combinant aspiration frontale et soufflage arrière limite les risques de double prise de feuilles.
- Le rouleau d’encollage de 820 mm de largeur permet le traitement simultané de papiers simples ou de feuilles disposées en double voie.
-

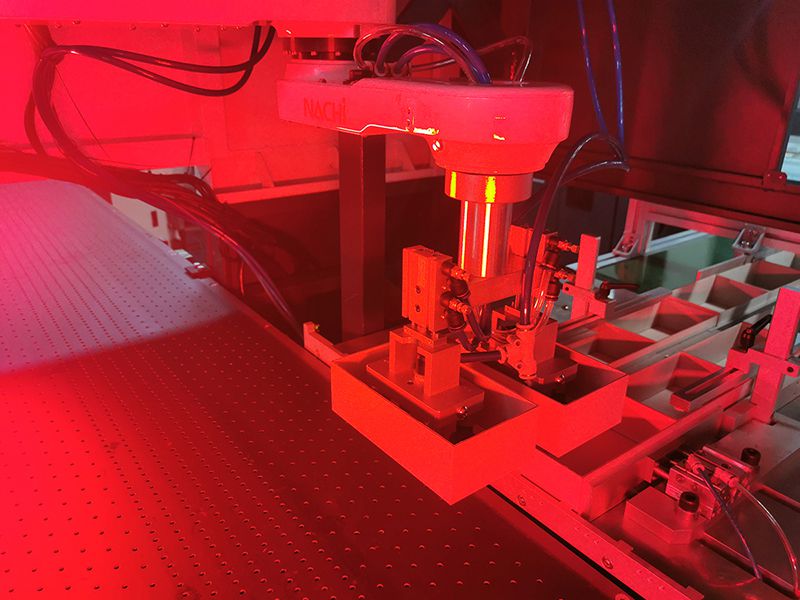

Positionnement visuel HD- Le système de vision HD associé à un bras robotisé japonais permet une cadence maximale de 60 boîtes/minute.
- Le bras robotisé peut saisir deux boîtes simultanément avec une précision de positionnement de ±0,05 mm.
-

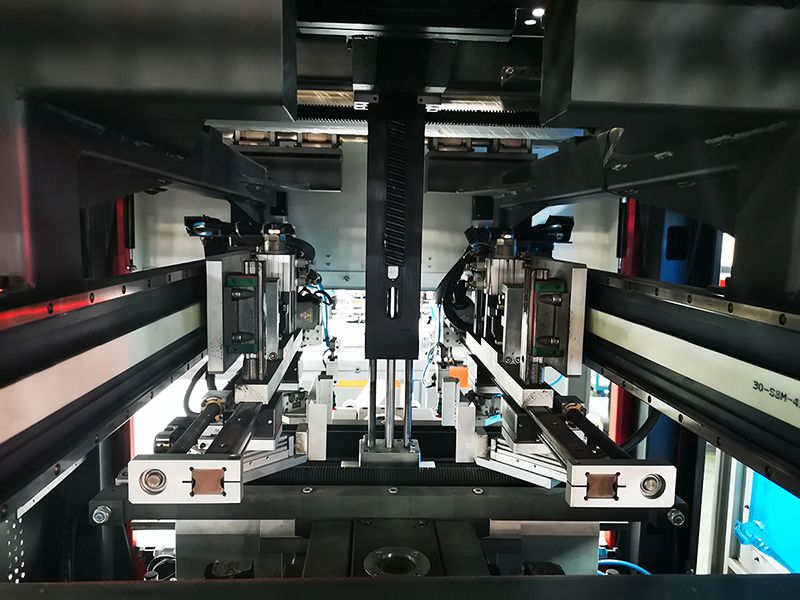

Formage de boîtes à double tête- Le système à double tête permet de fabriquer simultanément le couvercle et le fond de la boîte.
- Chaque tête de formage fonctionne de manière indépendante. Pour les petites séries, une seule station peut être utilisée afin de réduire les coûts de production.
- La machine est entièrement pilotée par servomoteurs, permettant un changement de mode en seulement 5 minutes.
-

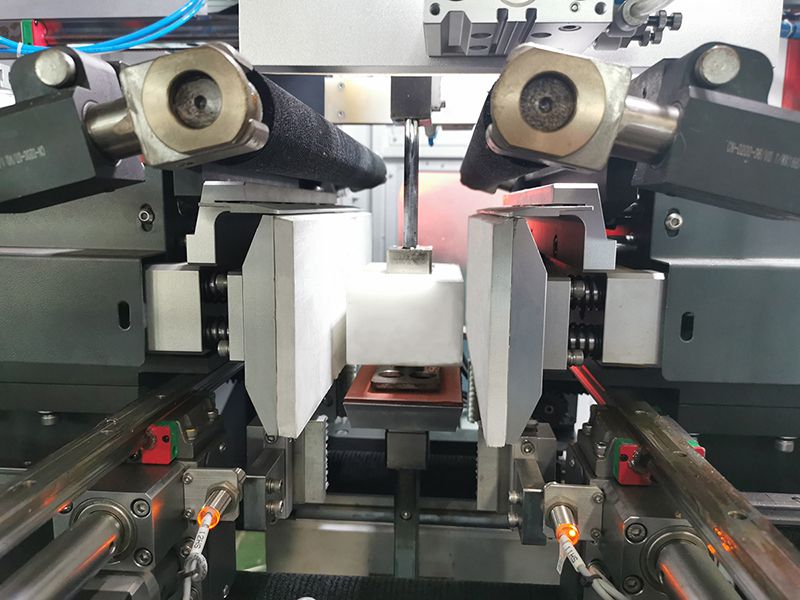

Rabattement des bords à double couche- Cette machine automatique de fabrication de boîtes est équipée d’un système de rabattement des bords à double couche qui stabilise la lame, la brosse et la plaque de pressage, contribuant ainsi à réduire les coûts de production.
- Entièrement pilotée par servomoteurs, la machine permet le réglage de chaque module via un écran numérique. Sa haute précision simplifie les ajustements et réduit les exigences en matière de compétences techniques des opérateurs.
-

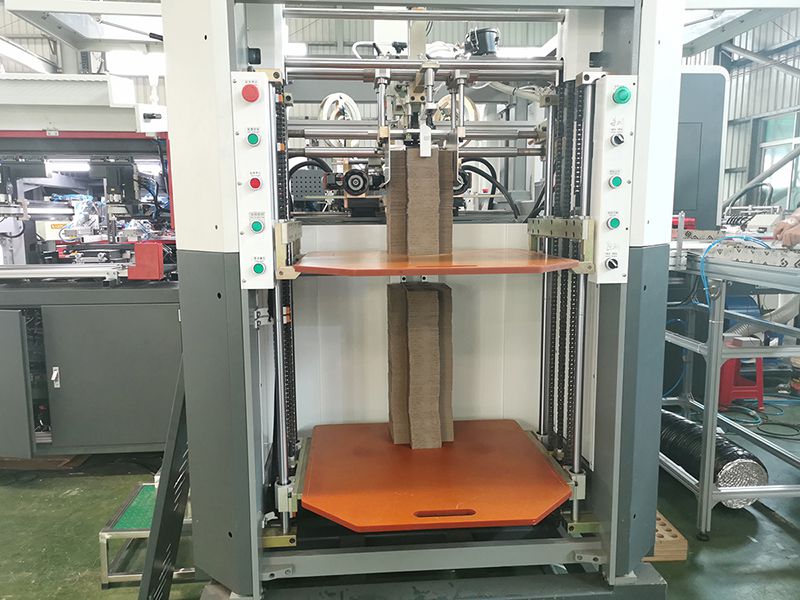

Alimentation continue à double palette- Le système d’alimentation assure un acheminement rapide et stable des feuilles. Il permet la fabrication de boîtes rigides avec fermeture magnétique.
- L’alimentation continue élimine les arrêts liés au rechargement et améliore l’efficacité globale de la production.
