Machine de Positionnement Visuel à Deux Margeurs

Demander un devis

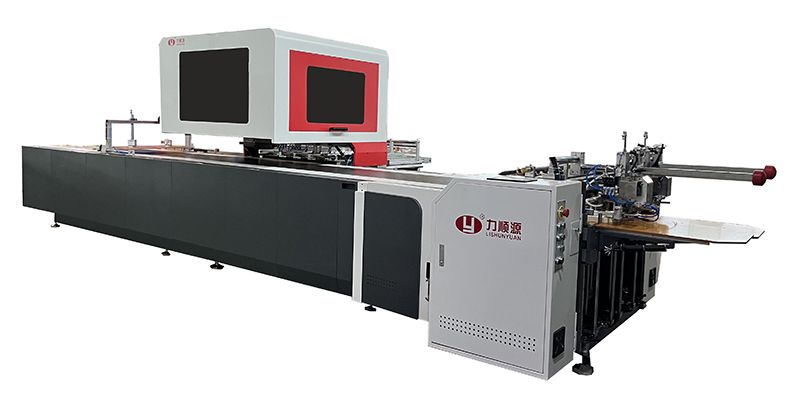

Lishunyuan a conçu et fabriqué la machine de positionnement visuel LY-850SD, équipée de deux margeurs et de quatre caméras haute définition, afin de répondre aux besoins de fabrication des coffrets en deux parties ainsi que des couvertures rigides.

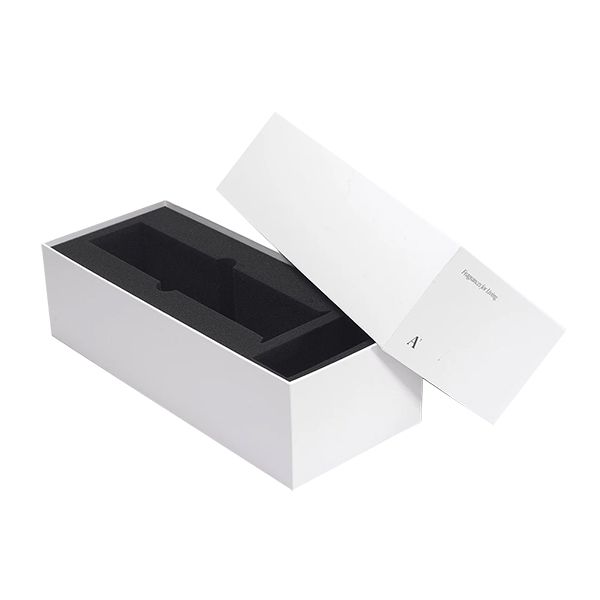

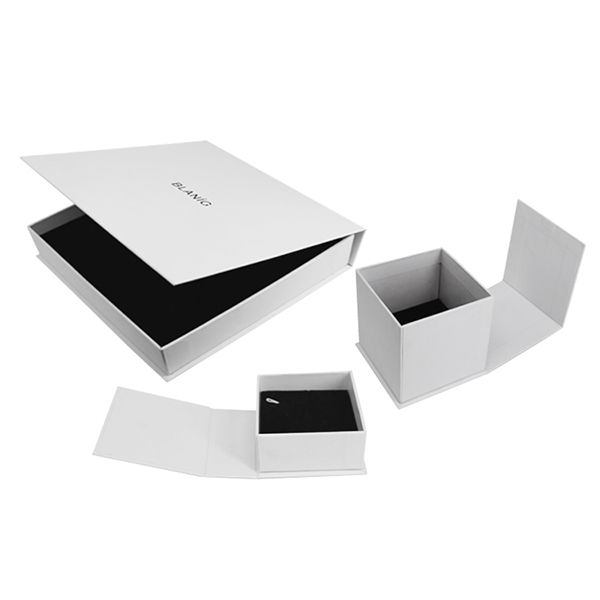

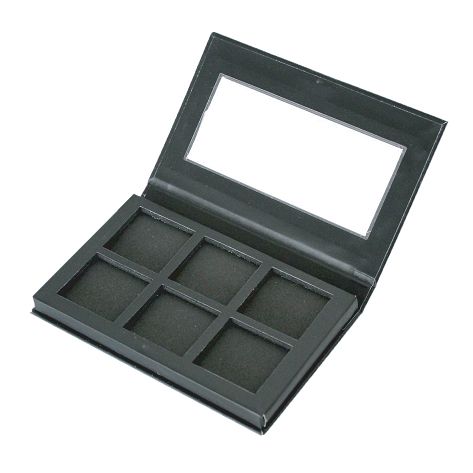

Boîtes d'échantillons

Caractéristiques

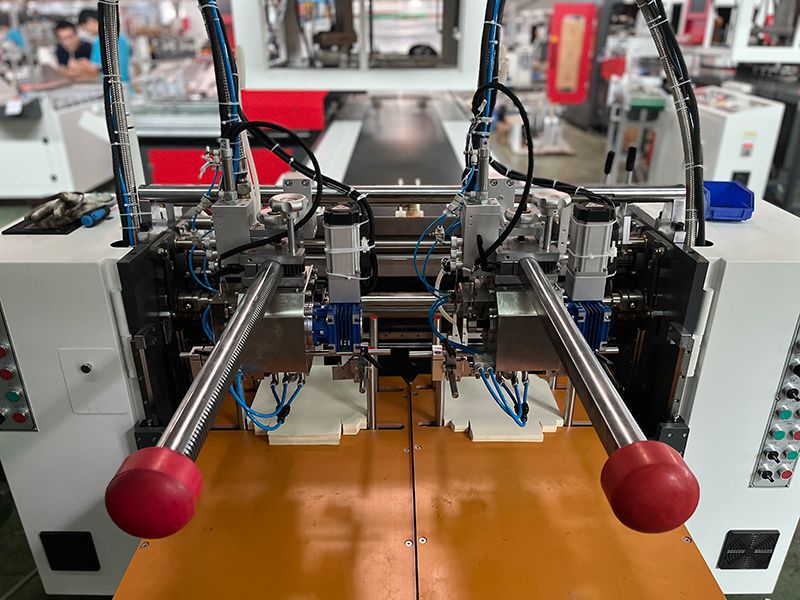

La section d’alimentation papier est équipée de deux postes de contrôle indépendants permettant un réglage précis du levage par étapes, adapté aux papiers de différentes épaisseurs.
Le margeur adopte un système d’aspiration entraîné par servomoteur, permettant l’alimentation de papiers fins comme épais. Cette conception évite les doubles feuilles et les décalages, garantissant une alimentation plus stable et plus rapide.

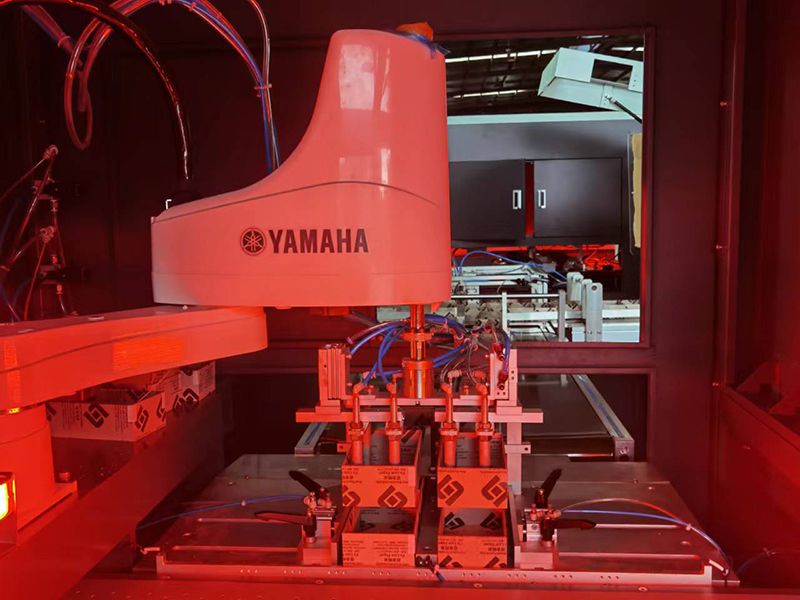

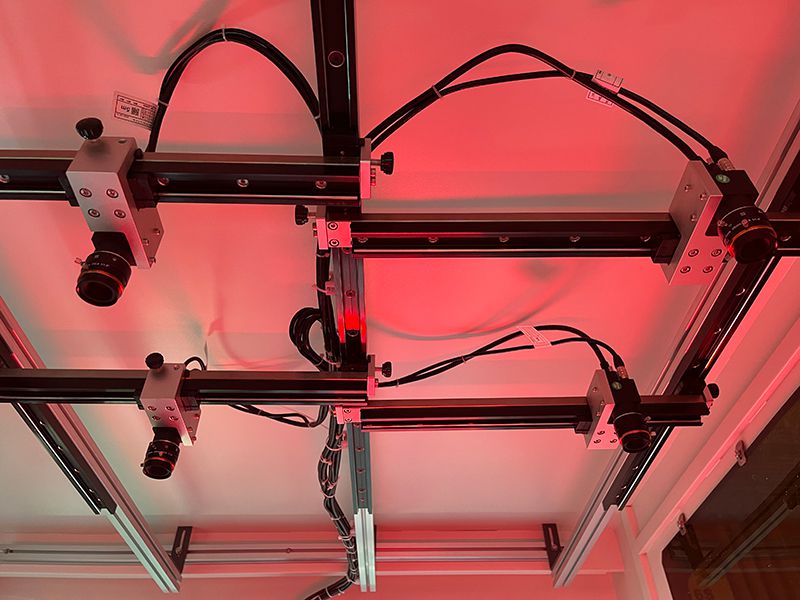

La machine de positionnement visuel intègre un bras robotisé YAMAHA et quatre caméras HD pour le positionnement par vision, assurant des calculs plus précis. La précision de positionnement atteint ±0,05 mm.

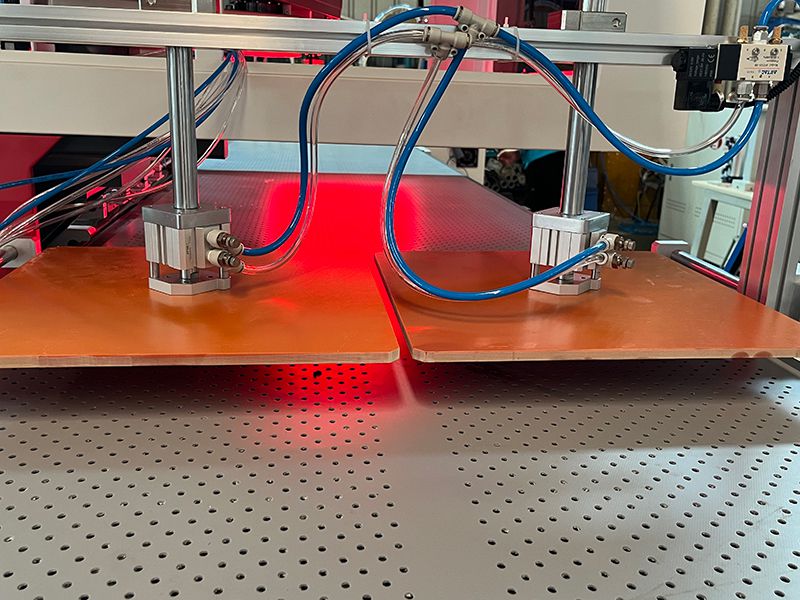

Lors du traitement de grands formats, les deux palettes peuvent être synchronisées pour le levage et le changement rapide entre différents formats de papier. Le passage entre l’impression simple couche et double couche s’effectue également rapidement.
La machine permet la production de deux types de produits : les coffrets en deux parties et les couvertures rigides.
En cas d’arrêt d’un type de production, la machine peut basculer vers la fabrication d’un seul type de produit par simple pression d’un bouton.

Paramètres Techniques

Modèle du produit		LY-850SD
Format d'une feuille	W (min)	45 mm
	W (max)	800 mm
	L (min)	120 mm
	L (max)	900 mm
Format de deux feuilles	W (min)	45 mm
	W (max)	375 mm
	L (min)	120 mm
	L (max)	900 mm
Épaisseur du papier		100-350 g/㎡
Épaisseur du carton (C*D)		1-3 mm
Taille du carton pour couverture rigide simple	W (min)	45 mm
	W (max)	500 mm
	L (min)	90 mm
	L (max)	1000 mm
Taille du carton pour couverture rigide double	W (min)	45 mm
	W (max)	375 mm
	L (min)	90 mm
	L (max)	375 mm
Taille minimale du carton séparé		Largeur minimale de 15 mm, associée à une cloison d'une épaisseur de 1 mm
Dimensions d'un carton simple	W (min)	45 mm
	W (max)	400 mm
	L (min)	45 mm
	L (max)	700 mm
	H (min)	10 mm
	H (max)	120 mm
Dimensions d'un carton double	W (min)	45 mm
	W (max)	350 mm
	L (min)	45 mm
	L (max)	450 mm
	H (min)	10 mm
	H (max)	120 mm
Précision de positionnement		±0.05 mm
Puissance maximale		12 kW
Vitesse de fabrication		40-50 PCS/MIN
Vitesse pour un produit unique		15-30 PCS/MIN
Vitesse pour deux produits		32-50 PCS/MIN
Dimensions hors tout (LWH)		6100 mm2900 mm2000 mm
