Système de découpe numérique
Une solution de découpe sans forme conçue pour la réalisation d’échantillons d’emballages et les productions en petites séries
Le système de découpe numérique est conçu pour la réalisation d’échantillons d’emballages et les productions personnalisées en petites séries. Il intègre une tête multifonction, plusieurs options d’outillage, un système de commande servo hautes performances, des capteurs de sécurité infrarouges, une table de travail en alliage d’aluminium de qualité aéronautique ainsi que des rails de guidage linéaires garantissant un fonctionnement sûr et stable.
Cette table de découpe numérique exécute directement, à partir de fichiers numériques, les opérations de découpe, rainage, rainurage, traçage, découpe à mi-chair et découpe traversante, sans nécessiter de forme de découpe physique. Elle convient au carton ondulé, au carton gris, aux plaques ABS, au carton compact, à la mousse EVA, aux matériaux auto-adhésifs ainsi qu’à d’autres supports destinés à l’emballage.
En supprimant la fabrication des outils de découpe, cette solution permet de réduire les coûts de production et d’accélérer le développement des prototypes. Elle représente un choix efficace pour les fabricants d’emballages, les imprimeries et les bureaux de conception recherchant un prototypage rapide ou une fabrication sur mesure en petites quantités.
Spécifications Techniques
| Modèle | | | | |
| Vitesse de travail max. | 1500 mm/s | 1500 mm/s | 1500 mm/s | 1500 mm/s |
| Vitesse de découpe max. | 1200 mm/s | 1200 mm/s | 1200 mm/s | 1200 mm/s |
| Précision de découpe | ±0.05 mm | ±0.05 mm | ±0.05 mm | ±0.05 mm |
| Épaisseur max. du matériau | 50 mm | 50 mm | 50 mm | 35 mm |
| Surface de travail effective (L × W) | 1800 mm*1600 mm | 1100 mm*1300 mm | 1100 mm*1300 mm | 1200 mm*900 mm |
| Alimentation électrique | 380V±10% | 380V±10% | 380V±10% | 220V/380V±10% |
| Puissance totale | 7.5 kW | 5.5 kW | 4.5/5.5 kW | 4.0 kW |
| Dimensions hors tout (L × W × H) | 2770 mm *2580 mm *1330 mm | 2100 mm *2480 mm *H1200 mm | 2100 mm *3200 mm *1400 mm | 2150 mm *1780 mm *1330 mm |
-

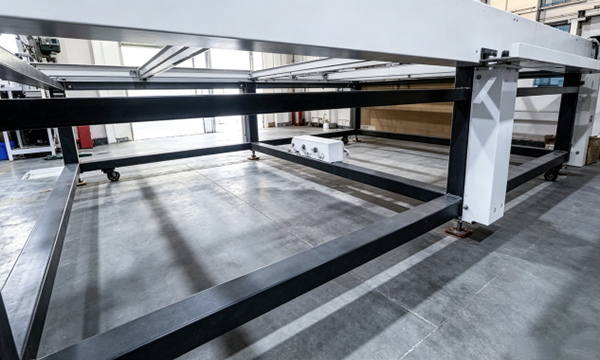

Châssis Monobloc en AcierLe châssis monobloc est fabriqué à partir d’acier à haute teneur en carbone de forte épaisseur, assemblé par soudure afin de limiter les déformations et les vibrations lors des opérations à grande vitesse sur de longues périodes. Cette conception garantit une excellente stabilité mécanique, favorisant la précision de découpe et la durabilité de l’équipement.
-

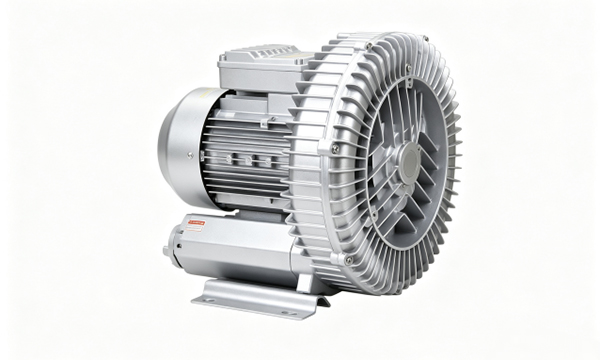

Système de Maintien par AspirationLe système d’aspiration intégré ajuste automatiquement la zone de succion en fonction des dimensions du matériau. Il assure un maintien puissant et homogène, améliore la planéité des feuilles et limite les risques de soulèvement des bords ou de déplacement du support pendant l’usinage. Cette technologie convient aussi bien aux matériaux fins qu’aux panneaux de forte épaisseur.
-

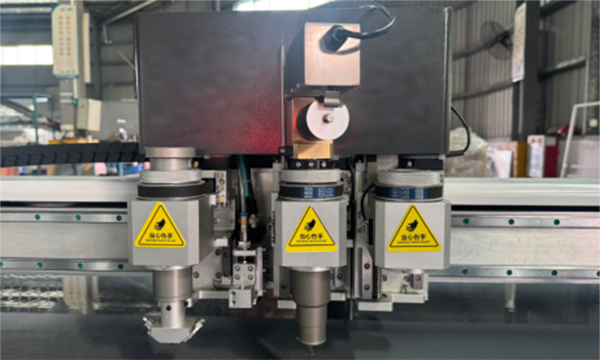

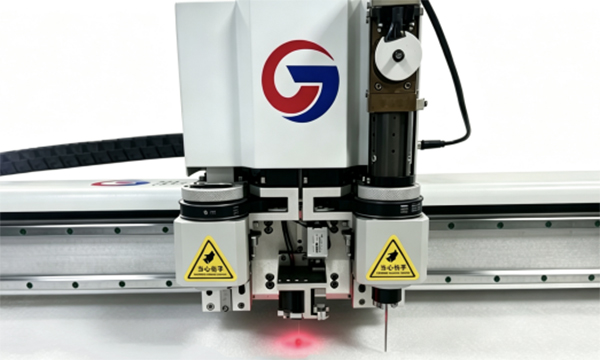

Stations d’Outils à Entraînement IndépendantDisponibles en configurations à deux ou trois stations, ces modules permettent l’utilisation continue de plusieurs outils sur une même machine. Les outils peuvent être interchangés entre les stations, offrant la possibilité d’effectuer la découpe, le rainage, le rainurage et le traçage au sein d’un seul équipement.
-
-

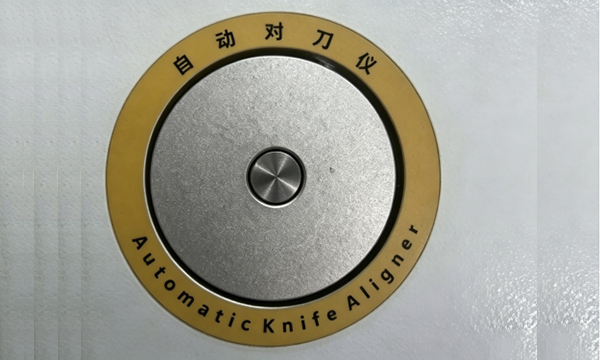

Système Automatique de Réglage des OutilsLe système intégré de réglage automatique effectue, en une seule opération, le calibrage des outils et la compensation de la longueur de lame après chaque changement d’outil, supprimant ainsi les ajustements manuels. Associé à une transmission servo de haute précision, il garantit une exactitude de découpe pouvant atteindre ±0,05 mm tout en assurant des coupes nettes et sans bavures.
-

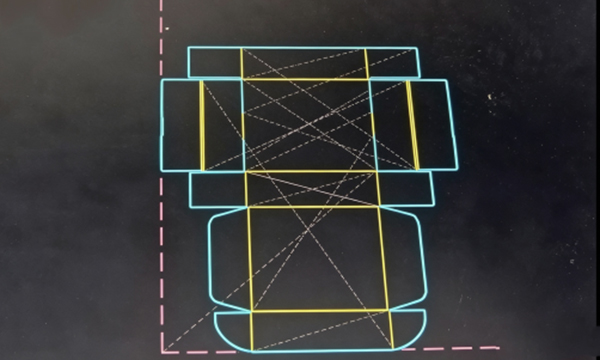

Importation de Fichiers NumériquesLe système prend en charge les formats CAD, AI et DXF, permettant l’importation directe des fichiers et la génération automatique des trajectoires de découpe en un seul clic. Il facilite le traitement de formes complexes tout en simplifiant les opérations de production.
-
Conception à Faible MaintenanceLes composants essentiels sont protégés contre la poussière et les résidus de découpe afin de limiter les risques de panne et de simplifier les opérations d’entretien courant. Sa faible consommation énergétique contribue à réduire les coûts d’exploitation, tandis que l’optimisation intelligente des trajectoires améliore l’efficacité de production, raccourcit les délais de réalisation des échantillons et permet aux fabricants de répondre plus rapidement aux demandes de leurs clients.
-

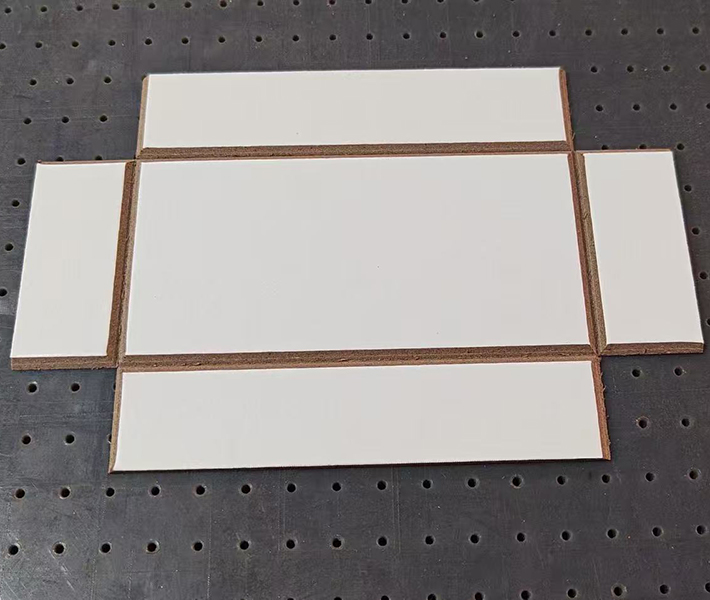

Rainurage — Rainure en V / Rainure en ULe système permet de passer facilement du rainurage en V au rainurage en U selon les besoins de fabrication. Il réalise en une seule opération des rainures à angle droit sur les matériaux rigides ainsi que des rainures arrondies sur les matériaux souples.
-
Demi-découpe / Découpe par effleurementCette fonction découpe avec précision la couche supérieure du matériau tout en préservant la couche inférieure. Elle est idéale pour la réalisation d’ouvertures détachables, de lignes de prédécoupe et de zones de liaison nécessitant une séparation facile.
-

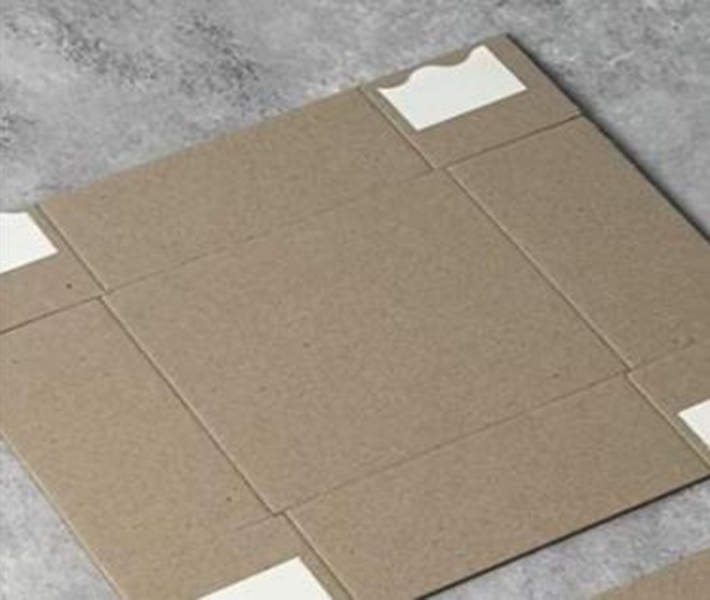

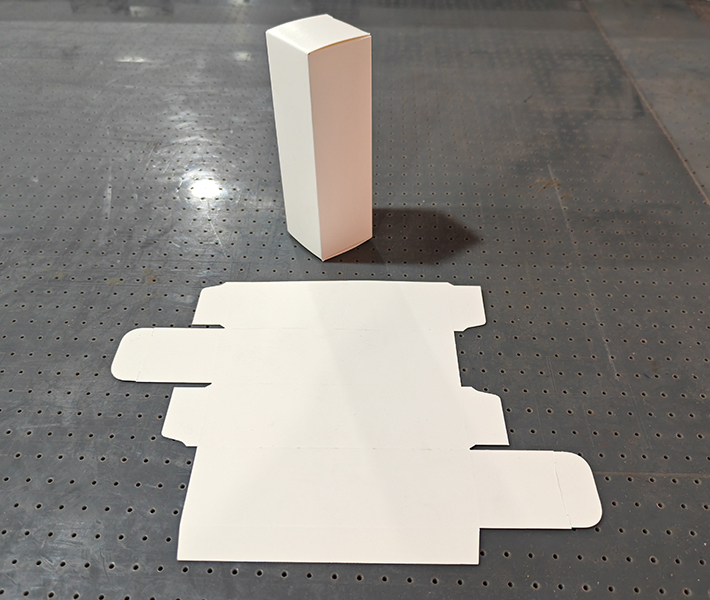

RainageLe rainage uniforme facilite les opérations de pliage tout en réduisant les risques de fissuration, d’éclatement des bords et de formation de plis indésirables sur le matériau.
-

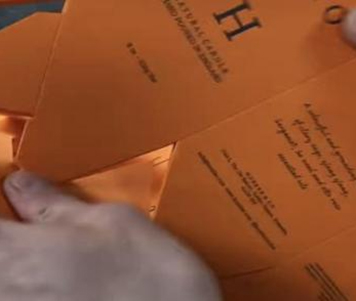

Découpe TraversanteAucune forme de découpe n’est nécessaire. La machine réalise des découpes traversantes précises pour la production d’échantillons et les petites séries, en garantissant une finition nette aussi bien sur les papiers fins que sur les cartons de forte épaisseur.
-
Découpe de Mousse EVAUn outil de coupe spécialement conçu avec revêtement anti-adhérent permet d’obtenir des découpes nettes sur la mousse EVA tout en limitant la formation de résidus et de particules.
-

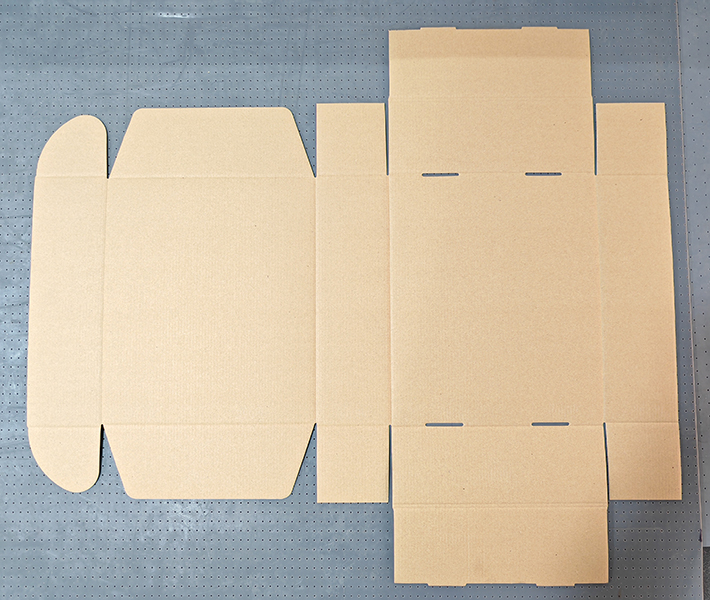

Découpe de Carton OnduléLes fonctions intégrées de découpe, de rainage et de rainurage permettent de reproduire avec précision les structures de cartons et d’emballages.
-

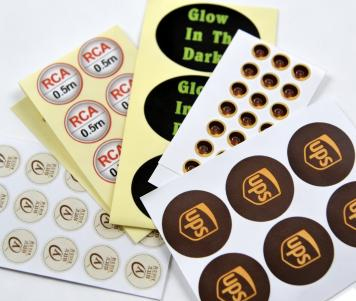

Découpe d’Étiquettes Auto-AdhésivesGrâce à un contrôle précis de la profondeur de coupe, la machine découpe le matériau de surface ainsi que la couche adhésive tout en préservant le support dorsal, garantissant une finition propre et un détachement facile des étiquettes.
-

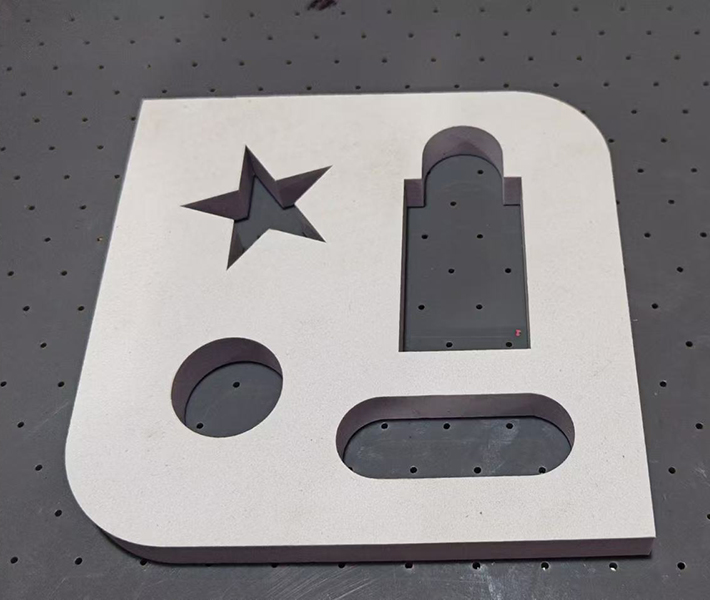

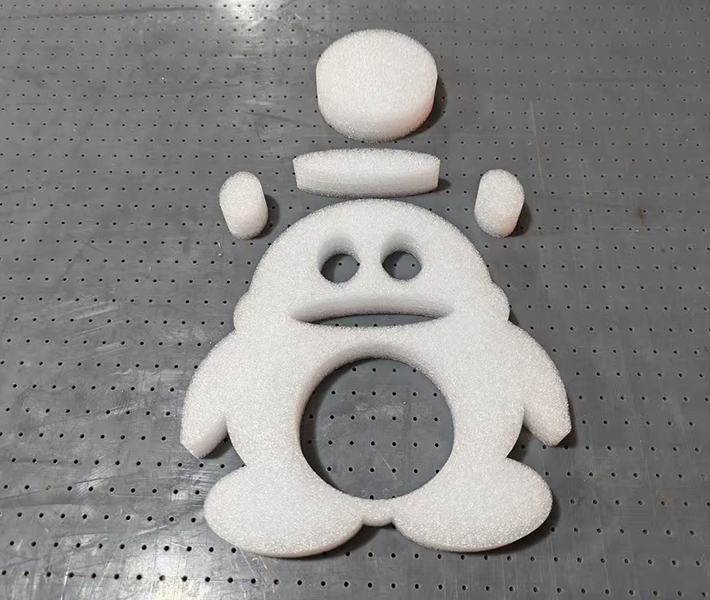

Découpe de Mousse EPELa machine assure une découpe de contour de haute précision pour les formes complexes et irrégulières, ce qui la rend particulièrement adaptée à la fabrication de calages et d’inserts de protection pour l’emballage.
